基本详情:
结构特点:
QBY气动隔膜泵以质优的工程塑料或增强聚丙烯为泵体，具有良好的物理性能，以F46为隔膜片,四氟为球,球座，可适用于酸、 碱及各类有机溶剂，应用范围较广，该泵具有结构美观，良好的物理抗性，经久耐用等特点，可用于陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽，尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题，是目前国内的一种采用压缩空气为动力源，通过气阀往复运动分配空气，带动隔膜挤压输送介质的容积式泵，该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。气动隔膜泵型号意义:

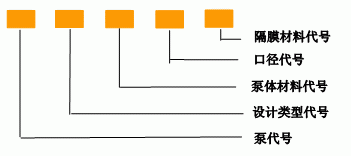

泵型号由五个单元组成按下列顺序编制
安装方式：
 |  |  | ||

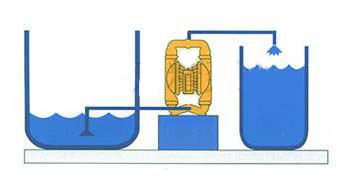

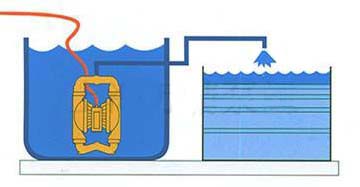

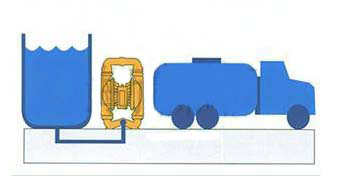

| 将液体从A容器抽送到B容器可用此法。 | 将泵浸在液体中，可代替潜水泵使用，压缩空气另用软管引出。 | 高粘稠液体可采用此种方法将液位提高，使液料容易抽出 |
|
型号 |
流量
|
扬程
|
出口压力
|
吸程
|
大允许能
|
大供气压力
|
大供气消耗量
|
材料 |
|||
|
铝合金 |
不锈钢 |
铸造铁 |
增强聚丙烯 |
||||||||
|
QBY-10 |
0～0.8 |
0～50 |
5 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-15 |
0～1 |
0～50 |
5 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-25 |
0～2.4 |
0～50 |
5 |
7 |
2.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-40 |
0～8 |
0～50 |
5 |
7 |
4.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-50 |
0～12 |
0～50 |
5 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
★ |
|
QBY-65 |
0～16 |
0～50 |
5 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
★ |
|
QBY-80 |
0～24 |
0～50 |
5 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
★ |
|
QBY-100 |
0～30 |
0～50 |
5 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
★ |

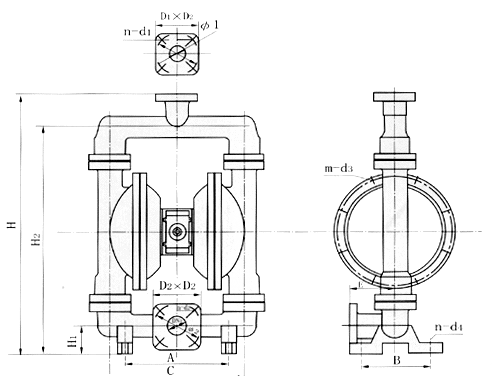

气动隔膜泵安装尺寸图表：
|
型号
|
A |
B |
C |
D |
E |
H1 |
H2 |
H3 |
H |
螺纹式
|
法兰式
|
|||||
|
NPT/RC |
D1 |
D2 |
D3 |
D |
n |
d |
||||||||||
|
QBY-10 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
|
QBY-15 |
135 |
48 |
218 |
144 |
12 |
34 |
176 |
10 |
226 |
1/2 |
- |
- |
- |
- |
- |
- |
|
QBY-25 |
236 |
145 |
381 |
248 |
12 |
46 |
344 |
18 |
412 |
1 |
- |
- |
- |
- |
- |
- |
|
QBY-40 |
236 |
145 |
381 |
248 |
12 |
50 |
348 |
18 |
428 |
11/2 |
- |
- |
- |
- |
- |
- |
|
QBY-50 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
2 |
84 |
50 |
125 |
165 |
4 |
18 |
|
QBY-65 |
320 |
220 |
518 |
347 |
14 |
50 |
521 |
27 |
609 |
21/2 |
104 |
65 |
145 |
185 |
4 |
18 |
|
QBY-80 |
360 |
240 |
634 |
455 |
18 |
96 |
696 |
50 |
842 |
3 |
118 |
80 |
160 |
200 |
8 |
18 |
|
QBY-100 |
360 |
240 |
634 |
455 |
18 |
130 |
721 |
60 |
960 |
- |
140 |
100 |
180 |
200 |
8 |
18 |
