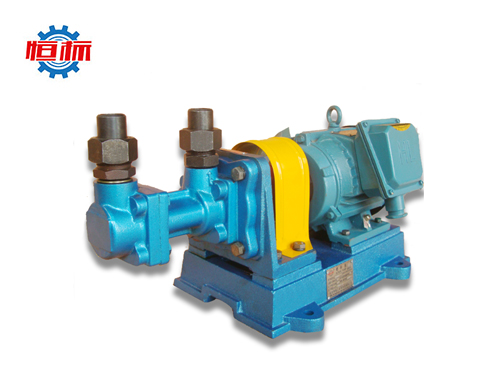

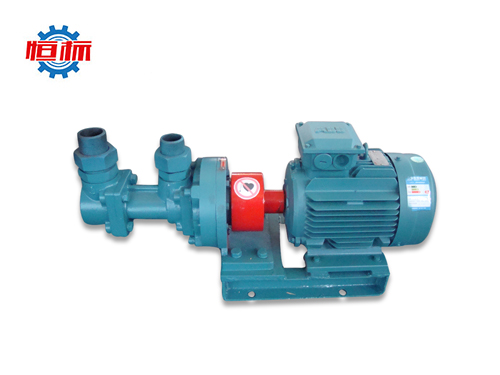

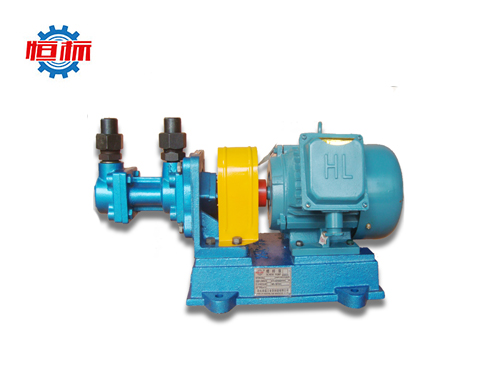

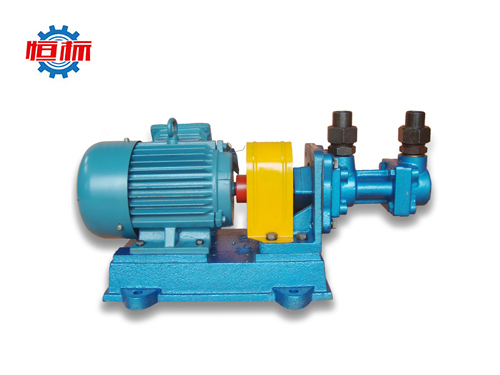

3G三螺杆泵

盛辉泵业生产的3G三螺杆泵具有结构简单、使用寿命长、输送性能稳定及吸入能力强的特点；3GR三螺杆泵采用机械密封。三螺杆泵通过爪型联轴器由电动机驱动。保温螺杆泵从主轴外伸端向泵年，为顺时针旋转。

销售热线：

181-0327-6888

产品介绍

盛辉泵业生产的3G三螺杆泵可分为3G通用型、3GC船用型及特殊型和三螺杆泵是转子式容积泵等形式；3G三螺杆泵适用于输送不含固体颗粒，无腐蚀性油类及类似油的润滑性液体，所输液体粘度为1.2-100E（3.0-760cst），高粘度液体亦可通过加温降粘的介质。

性能特点：

1、结构简单：具有多种结构形式，一般小流量0．2—6．5m／h，泵的泵体和衬套合为一个（统称泵体）轴封为端面机械密封。
中等流量以上的泵衬套为一单独的零件固定于泵体内，大流量泵多制成双吸结构卧式安装，轴封根据输送介质的不同有端面机械密封和填料密封两种。船用泵的安装形式有卧式和立式两种、原动机为交、直流船用电动机。
2、寿命长：三螺杆泵的主动螺杆由电动机驱动，主、从杆之间没有机械接触，而由所输压力液体驱使从悍绕轴心线自转，主，从杆之间、螺杆与衬套之间皆有一层油膜保护，因而泵的机械摩擦极小，寿命长。
３、3G三螺杆泵、3GR三螺杆泵所输液体在泵内作轴向匀速直线运动，故压力脉动小，流量稳定，噪音低，由于转动部分惯性小，则起动力矩和振动很小。
４、3G三螺杆泵、3GR三螺杆泵具有高吸入能力。

５、中等流量以上的螺悍泵均带有保护阀，当压力高于保护阀的设定压力时，高压油将回流至泵的进油。

3G三螺杆泵由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进口之间形成数级动密封腔室，这些动密封腔室将不断把液体由泵进口轴向移动到泵出口，并使所输液体逐级升压，从而形成一个连续、平稳、轴向移动压力液体。

工作原理：

3G系列三螺杆泵由一根主动螺杆（简称主杆）、两根从动螺杆（简称从杆）和包容三根螺杆的泵套组成，主杆螺纹为凸型双头，从杆螺纹为凹型双头，二者螺旋方向相反。主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进出口之间形成数级动密封腔室，这些动密封腔室将不断把液体由泵进口轴向移动到泵出口，并使所输液体逐级升压，从而形成一个连续平稳，轴向移动的压力液体。

盛辉泵业高层坚信品质优才是硬道理，多年来在产品的选材和加工细节上亲力亲为，3G系列三螺杆泵主、从螺杆选用40cr、45、38CrMoALA；泵体选用HT200、QT450-10、ZG270-500等好的原材料，经多道工艺加工而成，采用试验台进行严格检验，流量、压力、吸入真空的高度、气蚀余量等数据均达到合格方出厂。

选型提醒：

盛辉3G系列三螺杆泵适用压力范围：0.6-2.5Mpa；适用流量范围：0.6-123m3/h。中等流量以上的泵衬套为一单独的零件固定于泵体内，大流量泵多制成双吸结构卧式安装。按照用途分为3G、3GR、3GR、3GW、3GN五个系列，具体流量和压力范围参见下表。您可以随时打我公司181-0327-6888 ，公司技术人员会根据您提供的介质、流量和压力等具体数据，为您提供性价比好的选型建议。

选型参数

型号	排出压力 PMPa	流量 Q		转速 nr/min	需汽蚀余量 rm	效率 %	电动机
		m 3 /h	L/min				功率 kw	型号
25 × 4-46	1.0	0.8	13	1450	4	62	0.75	Y802-4
	2.5	0.6	10			60.6	1.5	Y90L-4
	1.0	2.0	33	2900	4.5	59.4	1.5	Y90S-2
	2.5	1.6	26			69	3	Y100L-2
30 × 4-46	1.0	1.6	26	1450	4.5	63.5	1.1	Y90S-4
	2.5	1.2	20			61	2.2	Y100L1-4
	1.0	3.6	60	2900	5	60	2.2	Y90L-2
	2.5	3.2	53			69	4	Y112M-2
36 × 4-46	1.0	2.8	46	1450	4.5	66	2.2	Y100L1-4
	2.5	2.4	40			66.5	4	Y112M-4
	1.0	6.5	108	2900	5	60.5	4	Y112M-2
	2.5	6	100			72	7.5	Y132S2-2
42 × 4-46	1.0	4.8	80	1450	5	62	4	Y112M-4
	2.5	4.2	70			73	5.5	Y132S1-4
	1.0	10.5	175	2900	5.5	61	5.5	Y132S1-2
	2.5	10	166			72	15	Y160M2-2
45 × 4-46	1.0	6.3	106	1450	5	70	3	Y100L2-4
	2.5	5.9	99			74	7.5	Y132M-4
	1.0	13.5	225	2900	5.5	60	7.5	Y132S2-2
	2.5	13	217			75	15	Y160M2-2
60 × 4-46	1.0	15.5	255	1450	5	71.3	11	Y160M-4
	2.5	14.5	245			74	15	Y160L-4
	1.0	32	533	2900	5.5	63	18.5	Y160L-2
	2.5	31.5	525			77	37	Y200L2-2
70 × 2-46	0.6	24	400	1450	5	71	7.5	Y132M-4
	1.0	23.5	390			75	11	Y160M-4
	1.6	22.5	370			76	15	Y160L-4
70 × 4-46	1.0	24.5	408	1450	5	72.5	18.5	Y180M-4
	2.5	23.5	392			79	30	Y200L-4
80 × 2-46	0.6	36.5	608	1450	5	72	11	Y160M-4
	1.0	35	594			75.5	18.5	Y180M-4
	1.6	34.5	575			76.5	22	Y180L-4
80 × 4-46	1.0	37	617	1450	5.5	72	30	Y200L-4
	2.5	35	590			78.1	45	Y225M-4
100 × 2-46	0.6	72.5	1208	1450	5	73	22	Y180L-4
	1.0	71	1183			77	37	Y225S-4
	1.6	60.5	1158			79	45	Y225M-4
100 × 4-46	1.0	72.5	1208	1450	5.5	73	55	Y250M-4
	2.5	70	1165			78.5	75	Y280S-4
S100 × 3-27	0.6	72	1196	1450	6	62	22	Y180L-4
	1.6	70	1160			72	55	Y250M-4
	2.5	69	1145			74	75	Y280S-4
S120 × 3-27	0.8	123	2055	1450	6	74.5	55	Y250M-4
	1.5	120	2010			76	90	Y280M-4
	2.5	115	1920			78.5	132	Y315M-4

服务承诺：

盛辉泵业一直致力于通过引进新设备及新技术，向各领域用户提供从技术选型到高品质产品制造再到售后服务在内的系统解决方案。经过多年的努力，产能具备较大规模。我们在此郑重承诺： 1、接到定单通知后，严格按照合同条款有关规定进行生产及发货，按要求的时间和地点送达。 2、所有出厂产品，承诺一年质保、免费维修：在保修期内，产品确因质量问题而引起损坏或不正常工作，本公司负责维修或调换，并提供有关的保养维修知识；如因用户使用不当或在保修期外，而引起坏损或不正常工作，如需更换配件，本公司只收取配件费，对产品提供免费维修服务。
