适用范围:
2CG系列高温齿轮泵是针对高温介质加工而成，该泵主要是用于输送不含固体颗粒和纤维，无腐蚀性的高温液体，介质温度可达250℃，粘度为5-1500cst。
结构组成:

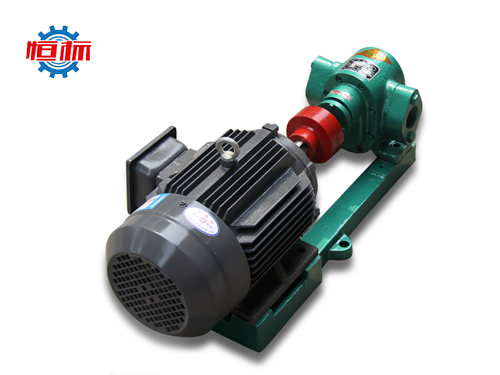

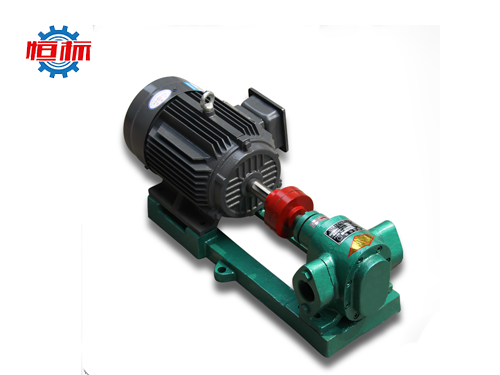

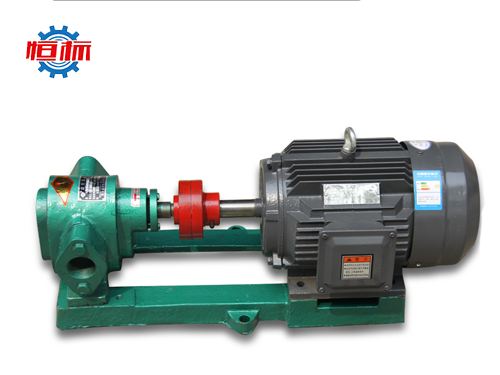

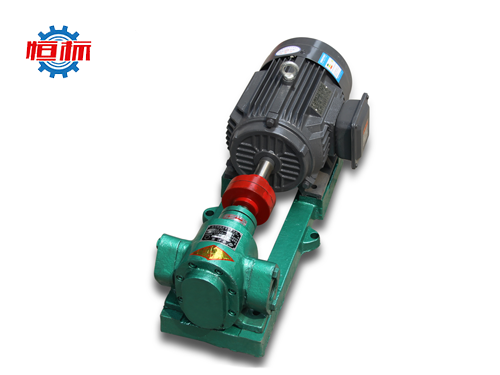

2CG系列高温齿轮泵包括马达、减速器、联轴器和泵头几部分，泵头部分由泵壳、前后侧盖、齿轮轴、滑动轴承和轴封构成。2CG系列高温齿轮泵属于正位移泵，工作时依靠主、从动齿轮的相互啮合造成的工作容积变化来输送熔体。工作容积由泵体、齿轮的齿槽及具有侧板功能的轴承构成。
工作原理:
当齿轮旋转时，介质即进入吸入腔两齿轮的齿槽中，随着齿轮转动，熔体从两侧被带入排出腔，齿轮的再度啮合，使齿槽中的介质被挤出排出腔，压送到出口管道。只要泵轴转动，齿轮向出口侧压送介质，因此泵出口可达到很高的压力，而流量与排出压力基本无关。泵设有作为超载保护，全回流压力为泵额定排出压力的1.5倍，也可在允许排出压力范围内根据实际需要另外调整。但注意本保护阀不能作减压阀长期工作，需要时可在管路上另行安装。从主轴外伸端向泵看，为顺时针旋转。
2CG系列高温齿轮泵具有良好的自吸性，每次开泵前不需灌入液体，结构简单紧凑，使用、保养方便。该泵靠输送液体自动润滑日常工作时，无需另加润滑油，用弹性轴器传递动力，可补偿因安装时所引起的微小偏差，在受液压冲击时起到良好的缓冲作用。
| 型号 | 吸入及排出管口径mm | 规定流量 | 规定压力Mpa | 必需汽蚀余量 | 效率 | 电动机 | |||
| m3/H | L/min | MH2O | % | 功率KW | 转速r/min | 型号 | |||
| 2CG1.5/1.6 | G3/4" | 1.5 | 25 | 1.6 | 5 | 52 | 1.5 | 1400 | Y90L-4 |
| 2CG3/0.6 | G1" | 3 | 50 | 0.6 | 5 | 52 | 2.2 | 1420 | Y100L1-4 |
| 2CG4.2/0.6 | G11/4" | 4.2 | 70 | " | 5 | 58 | 3 | 1420 | Y100L2-4 |
| 2CG7.5/0.6 | G11/2" | 7.5 | 120 | " | 5 | 58 | 3 | 1420 | Y100L2-4 |
| 2CG12/0.6 | ￠50 | 12 | 200 | " | " | 59 | 4 | 1440 | Y112M-4 |
| 2CG18/0.36 | ￠70 | 18 | 300 | 0.36 | " | 59 | 5.5 | 960 | Y132M2-6 |
| 2CG38/0.28 | ￠100 | 38 | 630 | 0.28 | " | 63 | 11 | 970 | Y160ML-6 |
| 2CG58/0.28 | ￠100 | 38 | 960 | " | " | 68 | 15 | 1470 | Y160L-4 |
