基本详情：
结构说明：

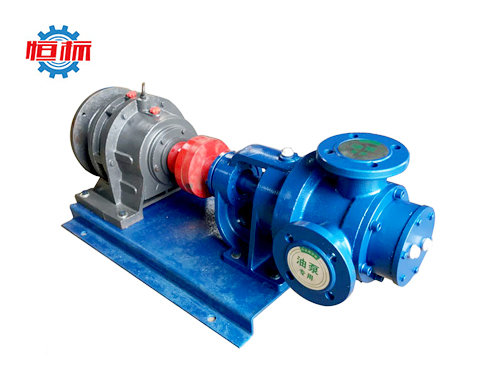

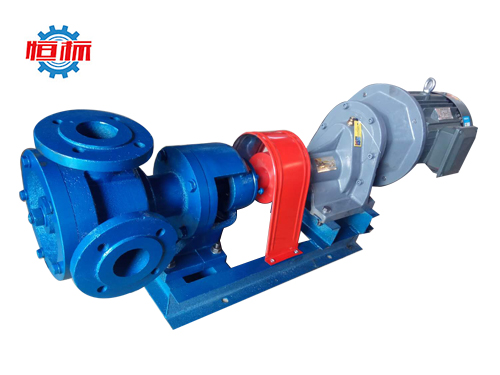

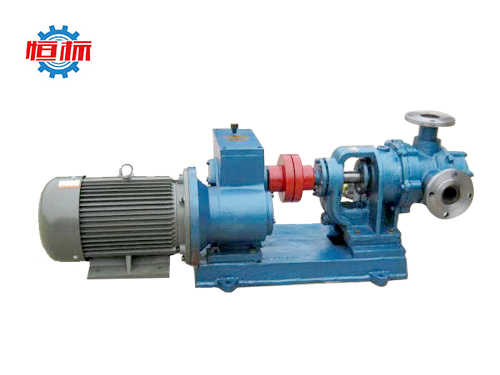

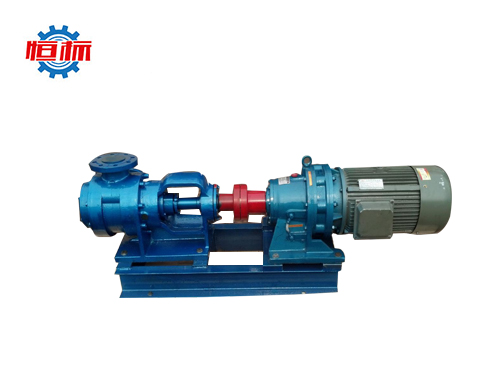

GNB型内环式高粘度转子泵属于容积式内齿合齿轮泵，泵内采用正排量转子和惰轮组合体，泵的正排量转子和惰轮组合体工作中有较好的缓冲作用，能达到低切变，无脉冲的液体需送。内齿轮的齿形为冠齿形，内齿泵腔的“通进容积”是由泵体月牙形壁面和两上液体封闭面的轮齿表面围成的，在齿轮的不断旋转中产生夜里液体，达到输送目的。GNB型内环式高粘度转子泵具有“强制锁定”功能可将转子和轴精度正确的定位，降低磨损，延长使用寿命。泵设有安全阀，可保护系统不受超压的损坏，自动溢流。泵反转时，应将阀反向安装，安全阀螺母需朝向吸油口。 为便于泵的进口和排出口的连接，泵壳体能够在支架上旋转八个角度。
盛辉泵业生产的GNB型内环式高粘度转子泵性价比高、性能稳定、输送均匀、故障率小、安全系数高以及使用寿命长的特点；在此，本公司的全体工作人员欢迎广大用户来电咨询订购，也可来厂考察，期待合作。
|
型号 |
流量 |
出口压力 |
转速 |
吸入真空度 |
进出口直径 |
电机型号功率 |
液体粘度 |
介质温度 |
输送距离 |
总重量 |
|
L/min |
Mpa |
r/min |
m |
mm |
kw |
mm2/s |
℃ |
m |
kg |
|
|
GNB1600/0.6 |
1600 |
0.6 |
388 |
3 |
125 |
Y200L-6 22 |
3250 |
350 |
60 |
600 |
|
GNB580/1 |
580 |
1 |
388 |
2.5 |
100 |
Y180L-6 15 |
4300 |
350 |
100 |
500 |
|
GNB870/0.6 |
870 |
0.6 |
584 |
3 |
100 |
Y160L-4 15 |
3250 |
350 |
60 |
500 |
|
GNB870/0.8 |
870 |
0.8 |
584 |
3 |
100 |
Y180L-6 15 |
3250 |
350 |
80 |
500 |
|
GNB870/1 |
870 |
1.0 |
584 |
3 |
100 |
Y180M-4 18.5 |
1500 |
350 |
100 |
500 |
|
GNB450/1 |
450 |
1 |
388 |
2.5 |
80 |
Y160L-6 11 |
4300 |
350 |
100 |
450 |
|
GNB450/0.8 |
450 |
0.8 |
388 |
2.5 |
80 |
Y160M-6 7.5 |
3250 |
350 |
80 |
450 |
|
GNB680/0.6 |
680 |
0.6 |
584 |
3 |
80 |
Y160M-4 11 |
3250 |
350 |
60 |
450 |
|
GNB680/1 |
680 |
1 |
581 |
3 |
80 |
Y160L-6 11 |
1500 |
350 |
100 |
450 |
|
GNB270/1 |
270 |
1 |
388 |
2.5 |
50 |
Y160M-6 7.5 |
4300 |
350 |
100 |
400 |
|
GNB270/0.8 |
270 |
0.8 |
388 |
2.5 |
50 |
Y132M-6 5.5 |
3250 |
350 |
80 |
380 |
|
GNB400/0.6 |
400 |
0.6 |
584 |
3 |
50 |
Y132M-4 7.5 |
1500 |
350 |
60 |
380 |
|
GNB200/0.6 |
200 |
0.6 |
710 |
3 |
40 |
Y132M-8 3 |
1500 |
350 |
60 |
150 |
